Instalar Cluster de Kubernetes con vSphere CSI

sudo apt update
sudo apt -y upgrade && sudo reboot
```bash

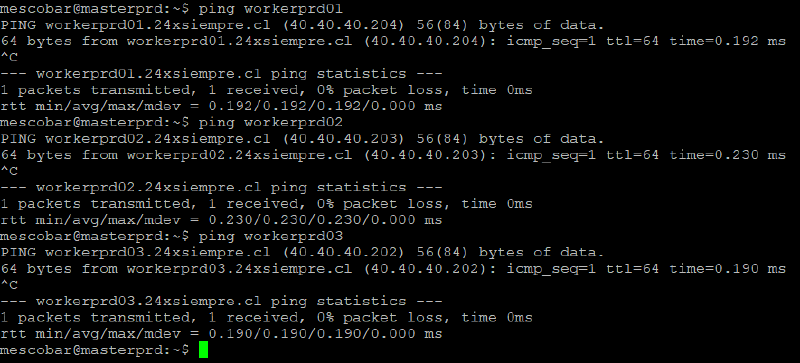

Nos conectamos nuevamente vía SSH con nuestros servidores y nos aseguramos que respondan por dns












ahora pasaremos a la instalación de algunos pauetes necesarios y la configuracion del repositorio para apt y posterior una actualizacion de los repositorios de apt

```bash
sudo apt -y install curl apt-transport-https
curl -s https://packages.cloud.google.com/apt/doc/apt-key.gpg | sudo apt-key add -
echo "deb https://apt.kubernetes.io/ kubernetes-xenial main" | sudo tee /etc/apt/sources.list.d/kubernetes.list
sudo apt update
```bash

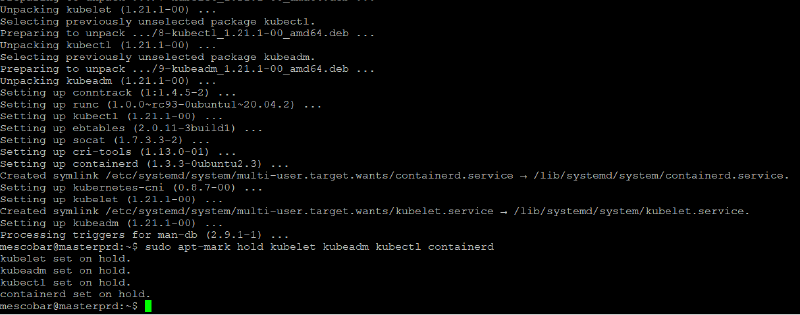

Ahora pasaremos a instalar los paquetes importantes para la configuración y administración de kubernetes,

```bash

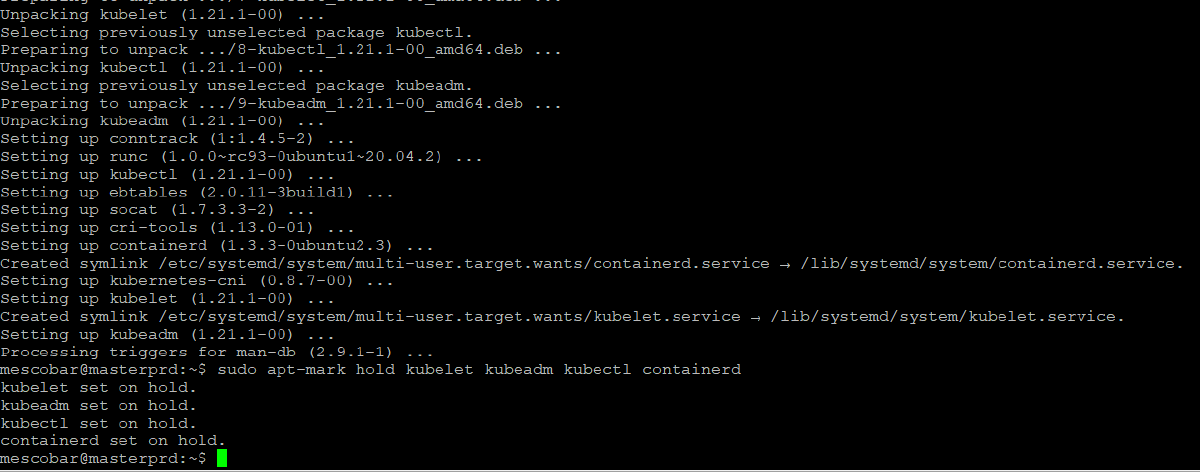

sudo apt -y install vim git curl wget kubelet kubeadm kubectl containerd
sudo apt-mark hold kubelet kubeadm kubectl containerd
```bash












sudo apt-mark hold es para que los paquetes no se remuevan o actualicen de versión automáticamente.

## Deshabilitar Swap

Como requerimiento para el cluster de kubernetes es necesario deshabilitar swap, por tanto con los siguientes comandos lo realizaremos

```bash
sudo swapoff -a
sudo nano /etc/fstab
```text

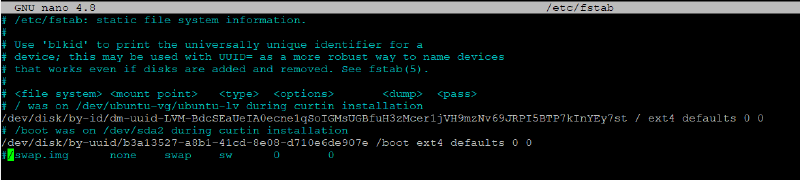

Con el primer comando se deshabilita swap y en el segundo comenta la linea en fstab para que al reinicio no se active nuevamente por tanto quedaria asi












## Configuración ContainerD

Ahora es necesario configurar algunos módulos necesarios para el funcionamiento de ContainerD

```bash
cat <<EOF | sudo tee /etc/modules-load.d/containerd.conf
overlay
br_netfilter
EOF
```text

Con el comando anterior estamos generando el archivo containerd.conf en la ruta para que cargue los modulos overlay y br\_netfilter, luego de eso activaremos los cambios con los siguientes comandos:

```bash
sudo modprobe overlay
sudo modprobe br_netfilter
```text

Y podemos validar la configuracion con el comando

```bash
lsmod | grep br_netfilter
```json












Ahora de acuerdo a las necesidades de ContainerD realizaremos algunas configuraciones necesarias que involucran parámetros de kernel para el buen funcionamiento

```bash
cat <<EOF | sudo tee /etc/sysctl.d/99-kubernetes-cri.conf
net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward = 1
EOF
```text

Y con el siguiente comando aplicamos los cambios

```bash
sudo sysctl --system
```bash

Por ultimo realizamos la configuracion y final de containerd

```bash
sudo mkdir -p /etc/containerd
containerd config default | sudo tee /etc/containerd/config.toml
sudo systemctl restart containerd
```bash

Con el primero comando se genera la carpeta para luego con el segundo comando dejar el archivo de configuracion en la ruta y finalmente reiniciamos los servicios y nos aseguramos que se inicien al booteo.

## Configuración Nodo Master

En esta etapa **SOLO** realizaremos los comandos en el nodo **MASTER** para comenzar con la configuración necesaria. Por tanto con el siguiente comando en el nodo master vamos a inicializar kubernetes

```bash
sudo kubeadm init
```bash

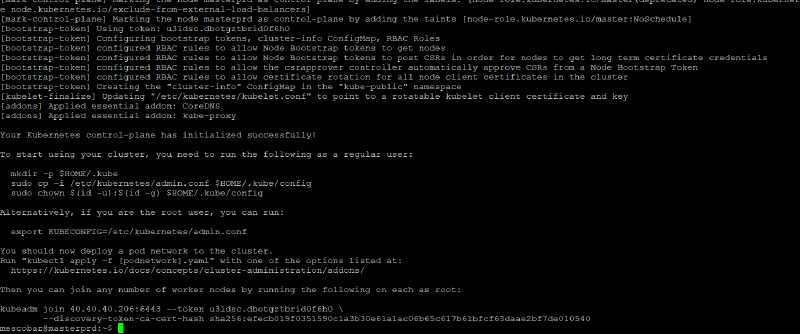

Este comando puede tomar algún tiempo, por tanto alcanzas para ir a preparar un café. Cuando termine la ejecución nos mostrara lo siguiente:












Es importante señalar que ahora la aplicacion nos esta solicitado realizar los siguientes pasos:

```bash
To start using your cluster, you need to run the following as a regular user:

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

Alternatively, if you are the root user, you can run:

  export KUBECONFIG=/etc/kubernetes/admin.conf

You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

Then you can join any number of worker nodes by running the following on each as root:

kubeadm join 40.40.40.206:6443 --token u31dsc.dbotgztbrid0f6h0 \
        --discovery-token-ca-cert-hash sha256:efecb019f0351590c1a3b30e61a1ac06b65c617b61bfcf63daae2bf7de010540

```bash

La primera parte genera una carpeta oculta en el home del usuario para almacenar el archivo de configuración de kubernetes y con el cual nos podemos conectar y el export es para dejarlo como variable de entorno el archivo de configuracion y sea posible conectarnos fácilmente. Y por ultimo y muy importante es el comando kubeadm join el cual sirve para agregar los nodos worker al master.

Para dejar persistente esta configuración debemos realizar lo siguiente:

```text
nano .bashrc
```text

Y agregamos al final del archivo

```bash
export KUBECONFIG=$HOME/.kube/config
```bash

Así cada vez que ingresemos al servidor por ssh tendremos configurada la variable de entorno para conectarnos.

## Configuración Nodos Worker

En esta etapa los comando se deben ejecutar solo en los **nodos worker** por tanto como vimos anteriormente debemos ejecutar el comando que nos muestra por pantalla que es único por cada cluster en mi caso:

```bash
sudo kubeadm join 40.40.40.206:6443 --token u31dsc.dbotgztbrid0f6h0 \
        --discovery-token-ca-cert-hash
```bash

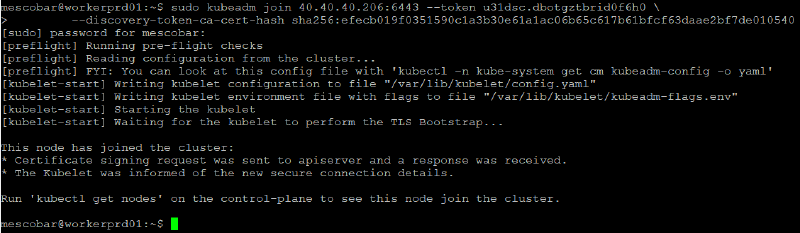

Y al ejecutarlo en cada uno de los nodos worker veras el siguiente resultado:












## Revisión Configuración Cluster

Ahora volvemos a la sesión de ssh del nodo master o nos reconectamos al nodo master y ejecutamos el siguiente comando

```bash
kubectl get nodes -o wide
```bash

Con el cual veremos si los nodos workers fueron agregados al cluster y su estado:












Como vemos en la imagen anterior, tenemos toda la información del cluster, la única diferencia es que en el estado de los nodos aparece "NotReady", nos aparece éste estado ya que no hemos configurado la red del cluster kubernetes donde utilizaremos en este caso Project Calico.

## Configuración Red Cluster Calico

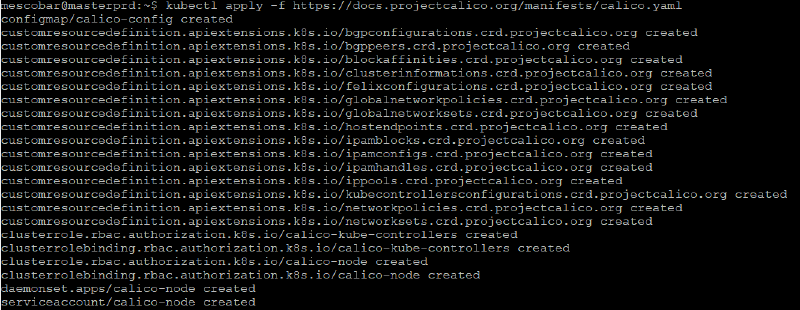

Para instalar calico en nuestro cluster de kubernetes, solo debemos ejecutar el siguiente comando en **nuestro nodo MASTER**

```bash
kubectl apply -f https://docs.projectcalico.org/manifests/calico.yaml
```bash












Luego, revisamos nuevamente nuestro cluster con el comando para validar el estado

```bash
kubectl get nodes -o wide
```bash












Y ya tenemos el estado en "Ready".

## Configuración Balanceador MetalLB

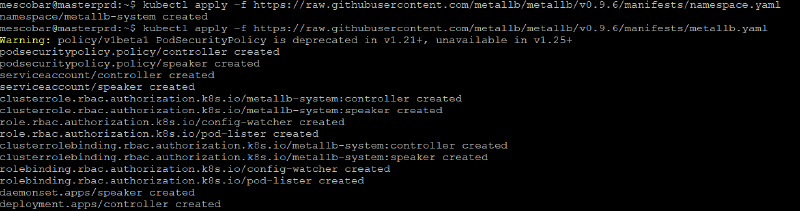

Para instalar MetalLB en nuestro cluster de kubernetes, solo debemos ejecutar los siguientes comandos en **nuestro nodo MASTER**

```bash
kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.9.6/manifests/namespace.yaml
kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.9.6/manifests/metallb.yaml
```bash

El primer comando generara el namespace de MetalLB y el segundo todos los requerimientos para el funcionamiento












Luego generaremos una contraseña random para el cifrados de las comunicaciones

```bash
kubectl create secret generic -n metallb-system memberlist --from-literal=secretkey="$(openssl rand -base64 128)"
```bash

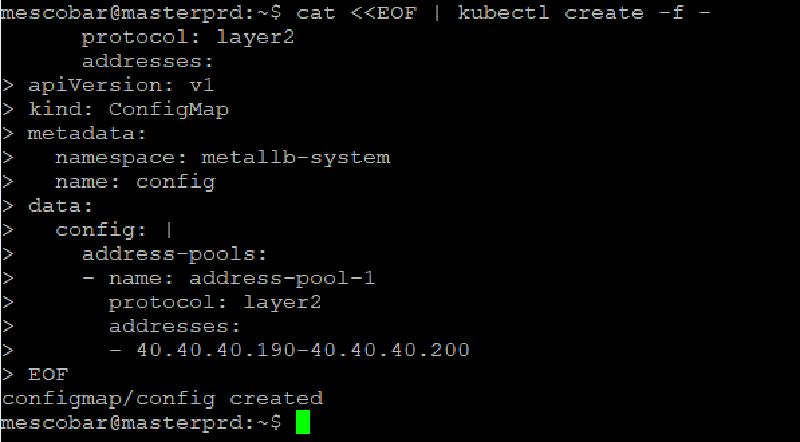

Y por ultimo debemos configurar el rango de direcciones IP que va a utilizar MetalLB para asignar y poder acceder a los servicios desde la red. Para ello debemos utilizar la siguiente configuracion

```bash
cat <<EOF | kubectl create -f -
apiVersion: v1
kind: ConfigMap
metadata:
  namespace: metallb-system
  name: config
data:
  config: |
    address-pools:
    - name: address-pool-1
      protocol: layer2
      addresses:
      - 40.40.40.190-40.40.40.200
EOF
```bash

Como vemos en el comando anterior, en mi caso estaré usando un rango de 10 direcciones IP de mi red. Si quieres puedes agregar toda la red /24, pero debe asegurarte que las **direcciones IP estén disponibles**. Luego lo Ejecutar en tu servidor **MASTER**












## Configuración vSphere CSI

Para iniciar la configuración de vSphere CSI, hay que crear dos archivos con la configuración necesaria para la conexión hacia vCenter:

csi-vsphere.conf

```ini
[Global]

cluster-id = "kubernetes"
#[NetPermissions "A"]
#ips = "*"
#permissions = "READ_WRITE"
#rootsquash = false

#[NetPermissions "B"]
#ips = "10.20.20.0/24"
#permissions = "READ_ONLY"
#rootsquash = true

[VirtualCenter "vcenter.24xsiempre.cl"]

insecure-flag = "true"
user = "[email protected]"
password = "PASSWORD"
port = "443"
datacenters = "24xSiempre"

# Opcional cuando configures con VSAN File Services
#targetvSANFileShareDatastoreURLs = "ds:///vmfs/volumes/vsan:52635b9067079319-95a7473222c4c9cd/"
```text

vsphere.conf

```ini
[Global]

cluster-id = "kubernetes"

[VirtualCenter "vcenter.24xsiempre.cl"]

insecure-flag = "true"
user = "[email protected]"
password = "PASSWORD"
port = "443"
datacenters = "24xSiempre"
```text

Ahora te preguntaras por que estamos generando dos archivos con el mismo contenido pero de distinto nombre? es netamente para el primero utilizarlo como "secret" o almacenar los datos de autenticación como tambien si quieres agregar otras configuraciones, como por ejemplo para VSAN y el segundo archivo es para la creación del "configmap" para almacenar estas variables y disponibilizarlas al cluster. Por tanto creamos estos archivos en el servidor **MASTER**

```text
nano csi-vsphere.conf
nano vsphere.conf
```bash

Guardas los archivos y los ejecutaremos en el server MASTER

```bash
kubectl create secret generic vsphere-config-secret --from-file=csi-vsphere.conf --namespace=kube-system

kubectl create configmap cloud-config --from-file=vsphere.conf --namespace=kube-system
```bash

Ahora que tenemos configurada las credenciales y variables, realizaremos la configuración del CSI para en un inicio conseguir el "ProviderID", primero debemos dejar los nodos en "Taint" para ello ejecutaremos en el **MASTER**

```bash
kubectl taint nodes --all 'node.cloudprovider.kubernetes.io/uninitialized=true:NoSchedule'
```bash

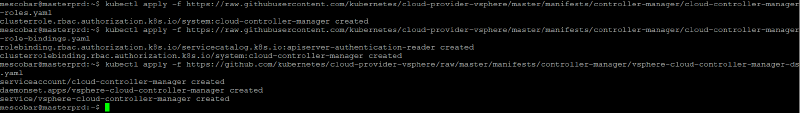

Y luego ejecutar lo siguiente para configurar

```bash
kubectl apply -f https://raw.githubusercontent.com/kubernetes/cloud-provider-vsphere/master/manifests/controller-manager/cloud-controller-manager-roles.yaml

kubectl apply -f https://raw.githubusercontent.com/kubernetes/cloud-provider-vsphere/master/manifests/controller-manager/cloud-controller-manager-role-bindings.yaml

kubectl apply -f https://github.com/kubernetes/cloud-provider-vsphere/raw/master/manifests/controller-manager/vsphere-cloud-controller-manager-ds.yaml
```bash

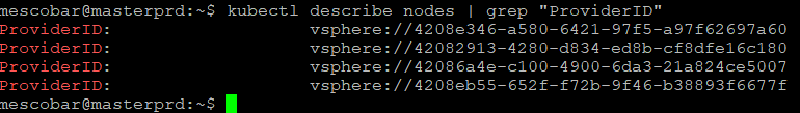

Y validaremos si se genera la configuracion y obtenemos el "ProviderID", con el comando

```bash
kubectl describe nodes | grep "ProviderID"
```bash












Ahora instalaremos el driver CSI version 2.1.1 con lo siguiente:

```bash
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/vsphere-csi-driver/v2.1.1/manifests/v2.1.1/vsphere-7.0u1/vanilla/rbac/vsphere-csi-controller-rbac.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/vsphere-csi-driver/v2.1.1/manifests/v2.1.1/vsphere-7.0u1/vanilla/deploy/vsphere-csi-node-ds.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/vsphere-csi-driver/v2.1.1/manifests/v2.1.1/vsphere-7.0u1/vanilla/deploy/vsphere-csi-controller-deployment.yaml
kubectl get CSINode
```bash

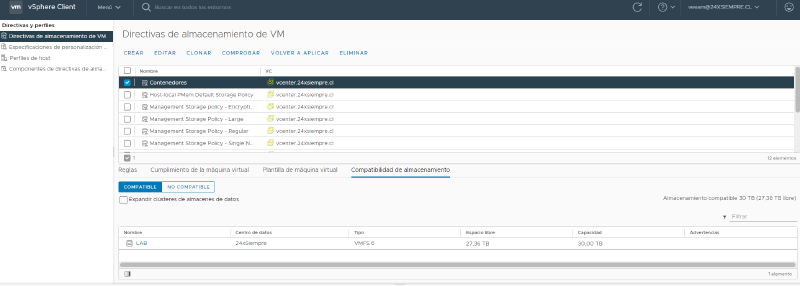

Ya que tenemos nuestro driver instalado debemos crear el Storage Class para utilizar nuestros datastore de vSphere y generar los volúmenes o First Class Disk, antes de esto hay que generar un Storage Policy Name en vCenter asociado al datastore que utilizaremos para albergar los volúmenes persistentes












Y luego generamos el Storage Class

```bash
cat << EOF | kubectl apply -f -
kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
  name: csi-sc-vmc
  annotations:
    storageclass.kubernetes.io/is-default-class: "true"
provisioner: csi.vsphere.vmware.com
parameters:
  StoragePolicyName: "Contenedores"
  datastoreURL: "ds:///vmfs/volumes/60634600-6fcc5d36-bd83-dcfe07e145f9/"
EOF

```bash

En datastoreURL debes ingresar la direccion que se encuentra en el resumen del datastore en vCenter

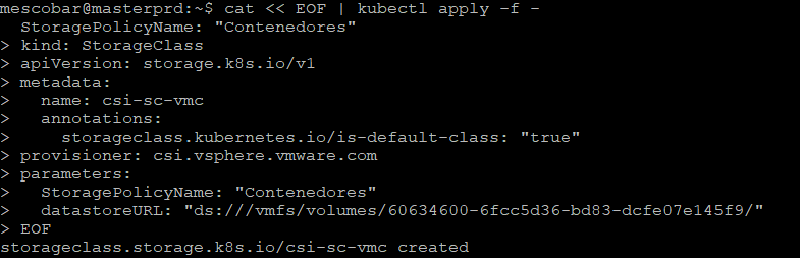

Y tendrás el resultado












Ahora revisaremos que el Storage Class este correcto y crearemos un disco de prueba

```bash
kubectl get sc
```bash












Ahora creamos un disco de 5 gigas

```bash
cat << EOF | kubectl apply -f -
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pruebasc
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 5Gi
  storageClassName: csi-sc-vmc
EOF
